- Abmessungen: Rund bis Ø 4,5 m / Eckig bis 3 m x 8 m
- Temperaturbereich: -100 °C bis +1.200 °C
- Bauformen: Drallregler, Doppelpendelklappe, Drosselklappe, 3-Wege-Bypassklappe, Jalousieklappe, Schieber, Tandemklappe, Doppelabsperrklappe
- Abdichtungen: Blattabdichtungen: metallisch, metallisch flexibel und weichstoffdichtend sowie diverse Wellenabdichtungen
- Antriebstechnik: Stell- und Regelantriebe in pneumatischer und elektrischer Ausführung, Schneckengetriebe und Handstellhebel, mehrfach arretierbar
- Sicherheit: Interne und externe Endschalter
SIEMPELKAMP Industrieklappen & Schieber
Die Steuerung und Absperrung von Gasströmen unter extremen thermischen und mechanischen Belastungen erfordert höchste ingenieurtechnische Präzision. Siempelkamp Industrial Fans fertigt als Premium-Hersteller maßgeschneiderte Industrieklappen und Schieber, die weltweit in der Schwerindustrie, Thermoprozesstechnik und Umwelttechnik Maßstäbe setzen. Mit einem Einsatzspektrum von -100 °C bis zu +1.200 °C bieten diese Komponenten maximale Sicherheit und Zuverlässigkeit in Qualität Made in Germany.
Jede Industrieklappe wird individuell nach den spezifischen Anforderungen und Prozessparametern der Kunden entwickelt. Ob zur präzisen Volumenstromregelung oder zur absolut dichten Absperrung – die Konstruktion erfolgt auf Basis jahrzehntelanger Erfahrung und unter Einsatz modernster Fertigungsverfahren. Die Flexibilität in der Dimensionierung erlaubt die Realisierung von runden Bauformen bis zu einem Durchmesser von 4.500 mm sowie eckigen Ausführungen bis zu Abmessungen von 3.000 x 8.000 mm.
Die technologische Vielfalt spiegelt sich in den unterschiedlichen Bauformen wider, die für nahezu jedes industrielle Szenario die optimale Lösung bieten. Zum Portfolio gehören unter anderem:
- Drossel- und Absperrklappen: Zur zuverlässigen Regulierung und Trennung von Medienströmen.
- Jalousieklappen: Ideal für große Querschnitte und anspruchsvolle Regelaufgaben.
- Guillotineklappen & Schieber: Für raumsparende, hochdichte Absperrungen in Kanalsystemen.
- Drallregler: Zur strömungsoptimierten Volumenstromregelung direkt vor Ventilatoren.
- Umlenk- und Wegeklappen (z. B. 3-Wege-Bypassklappen): Zur effizienten Verteilung oder Umleitung von Gasströmen.
- Rückschlagklappen & Doppelpendelklappen: Zur automatisierten Steuerung von Fließrichtungen und Materialströmen.
- Speziallösungen: Wie Tandemklappen, Doppelabsperrklappen für Sperrluftsysteme und hocheffiziente Schieberkonstruktionen.
Klappen Bauformen & Varianten

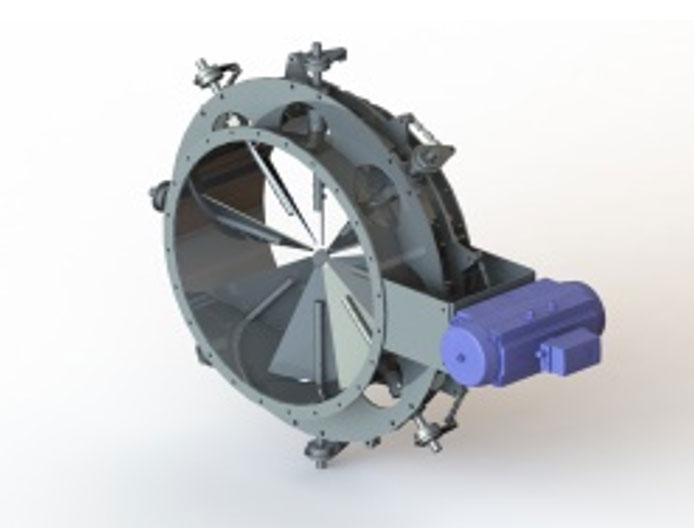

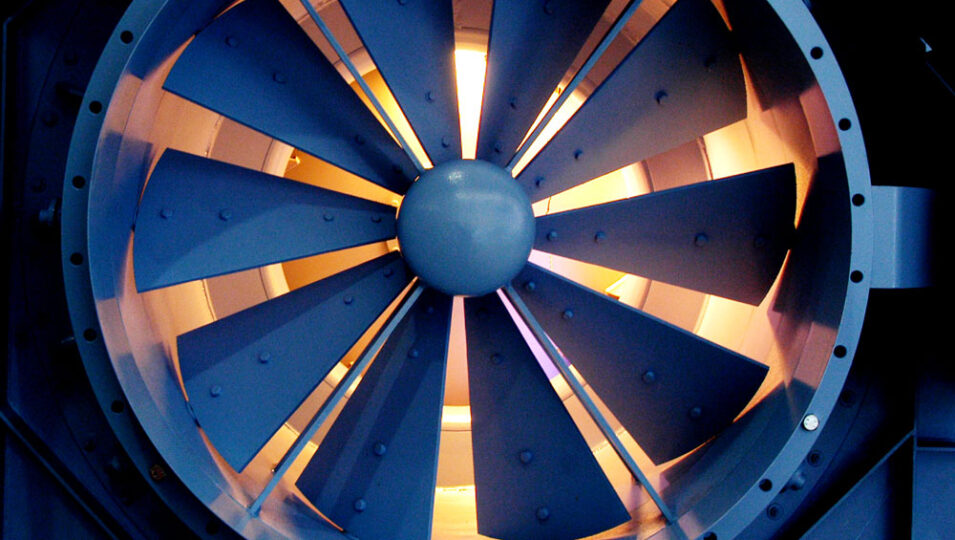

Drallregler

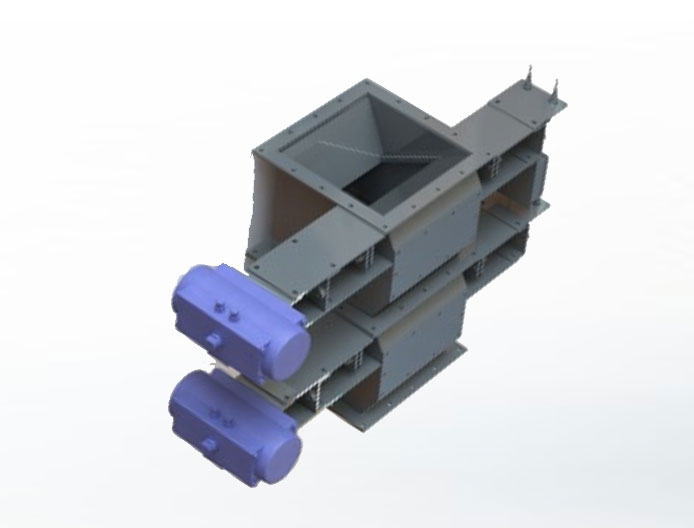

Doppelpendelklappe

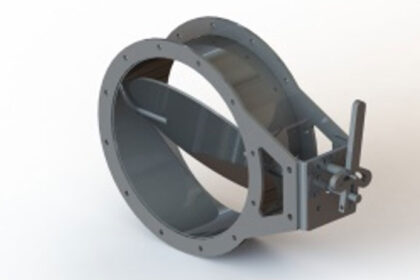

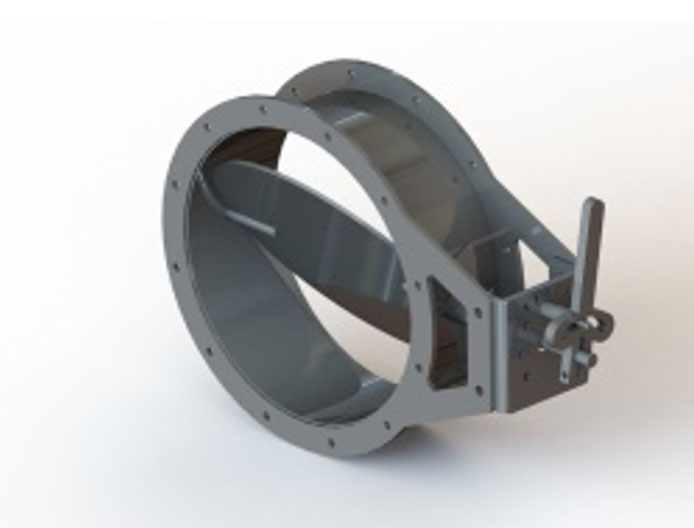

Drosselklappe

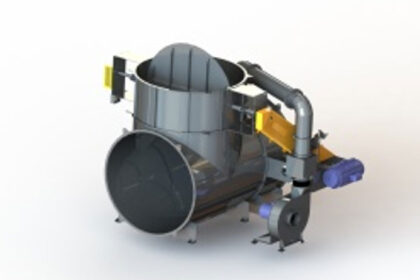

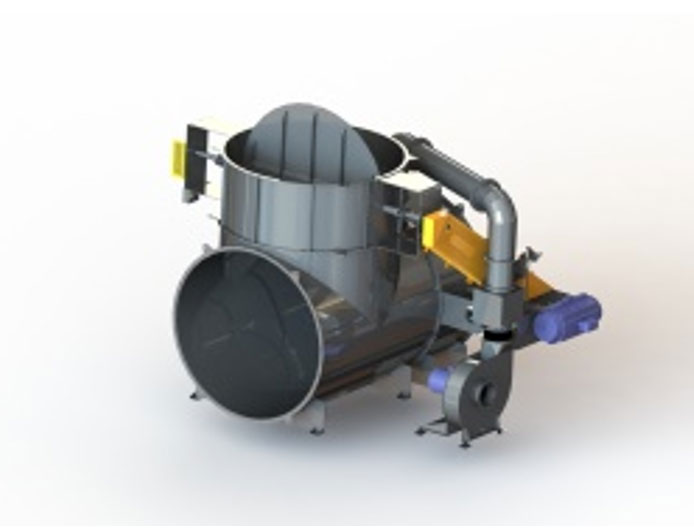

3-Wege-Bypassklappe

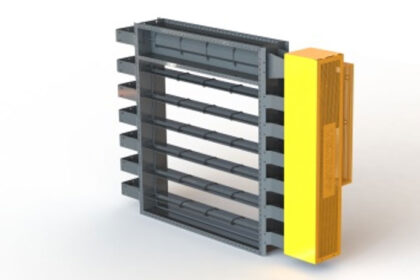

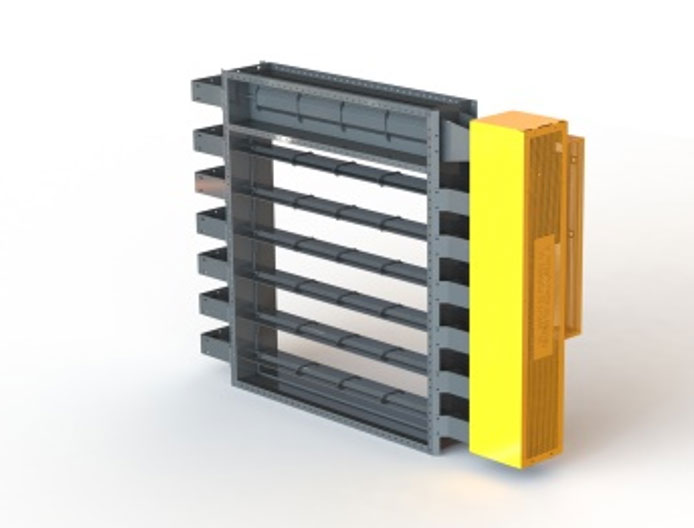

Jalousieklappe

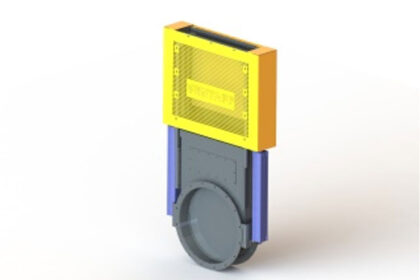

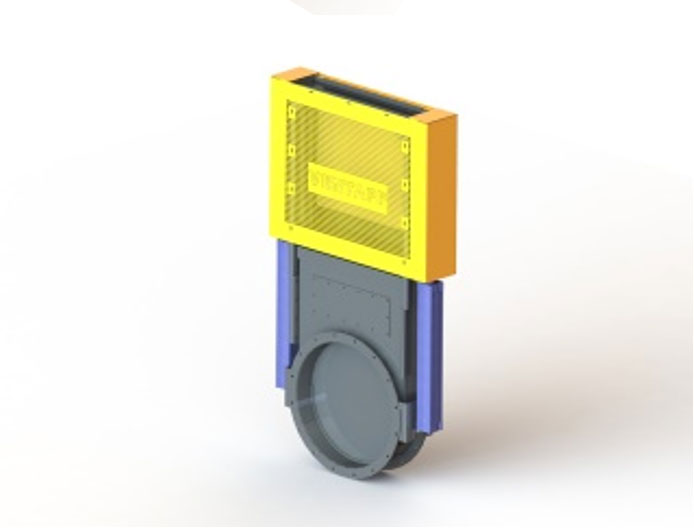

Schieber

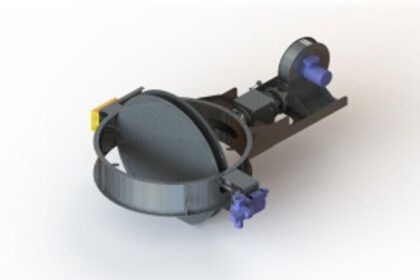

Tandemklappe

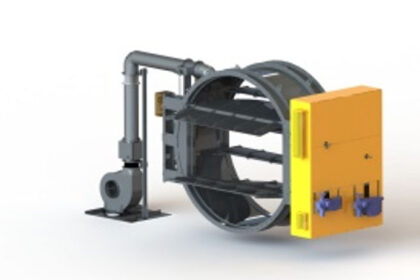

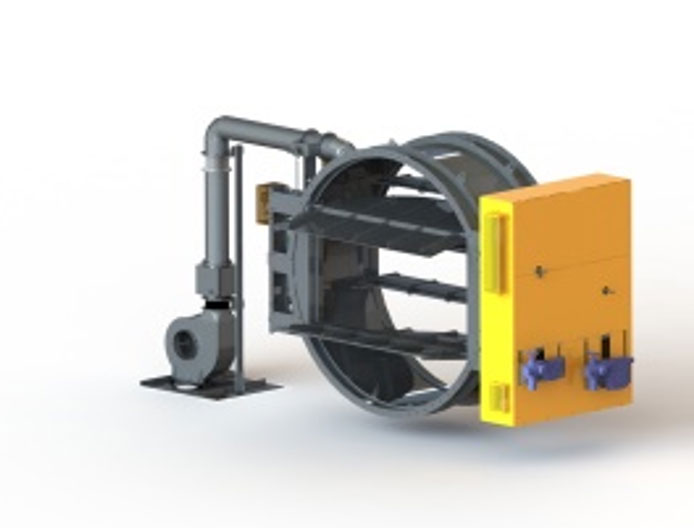

Doppelabsperrklappe

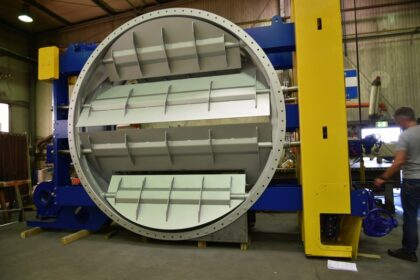

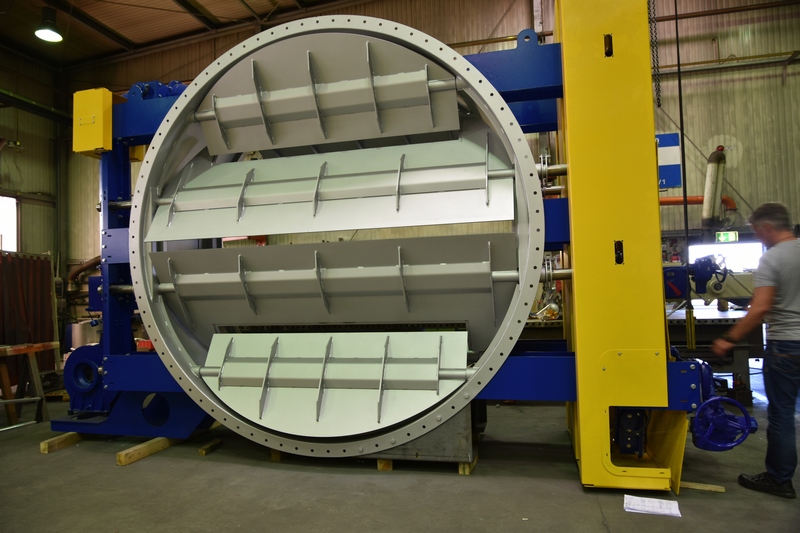

Mehrflügelige Doppelabsperrklappe DN 3200

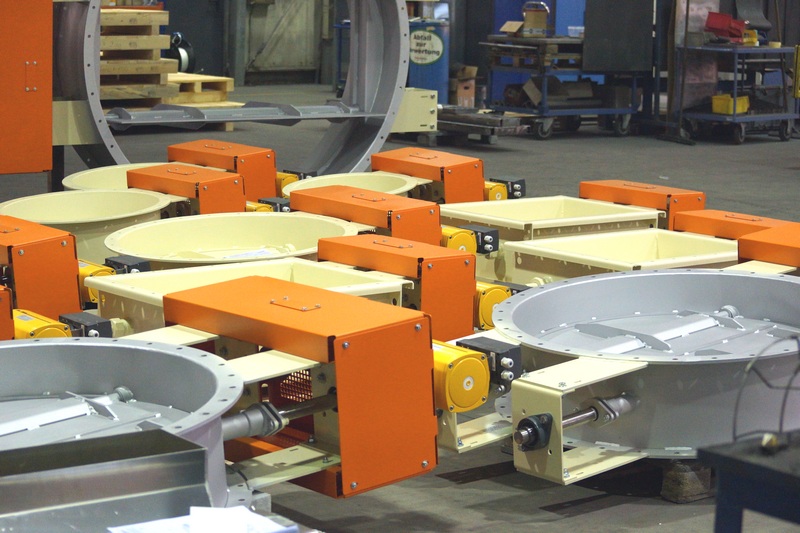

Regelklappen mit pneumatischem Antrieb

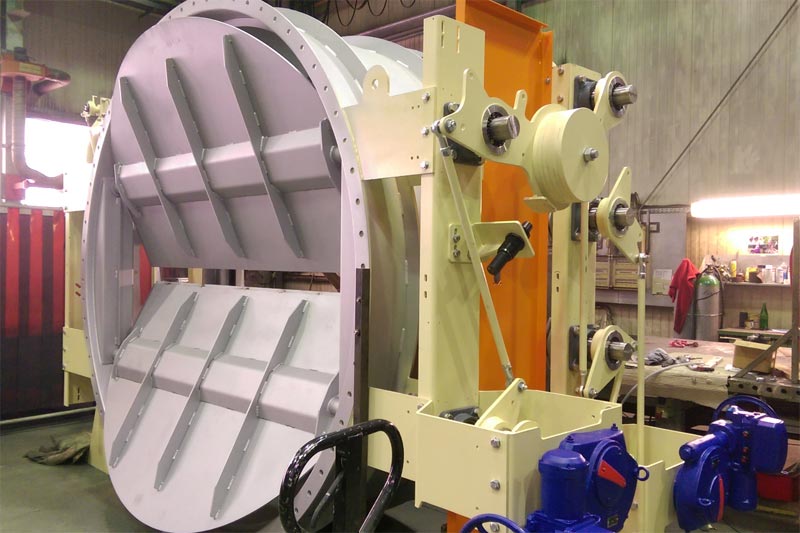

Zweiflügelige Doppelabsperrklappe

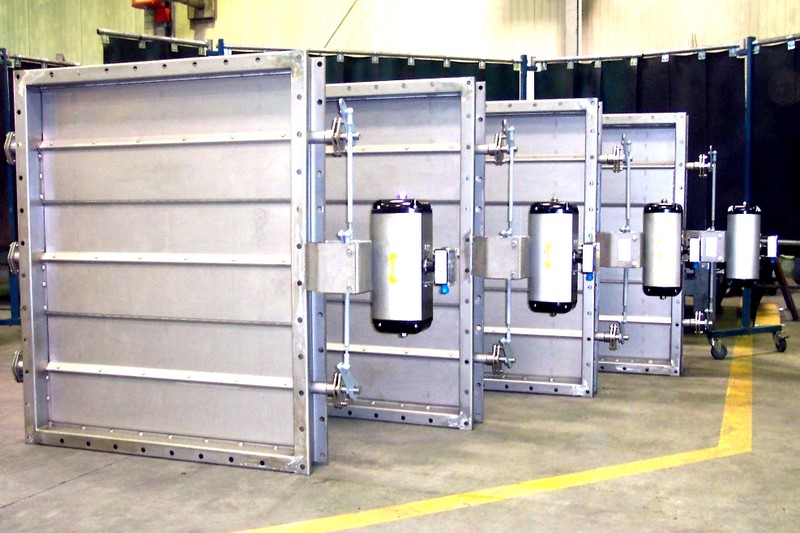

Jalousieklappen

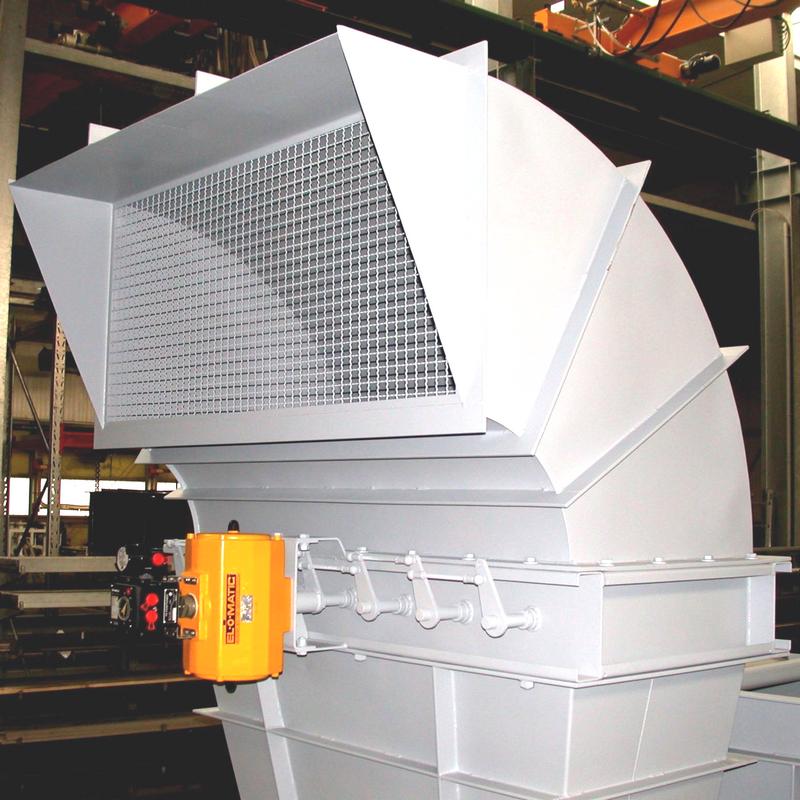

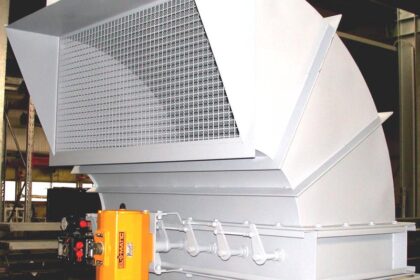

Jalousieklappe + Saugtasche + Krümmer

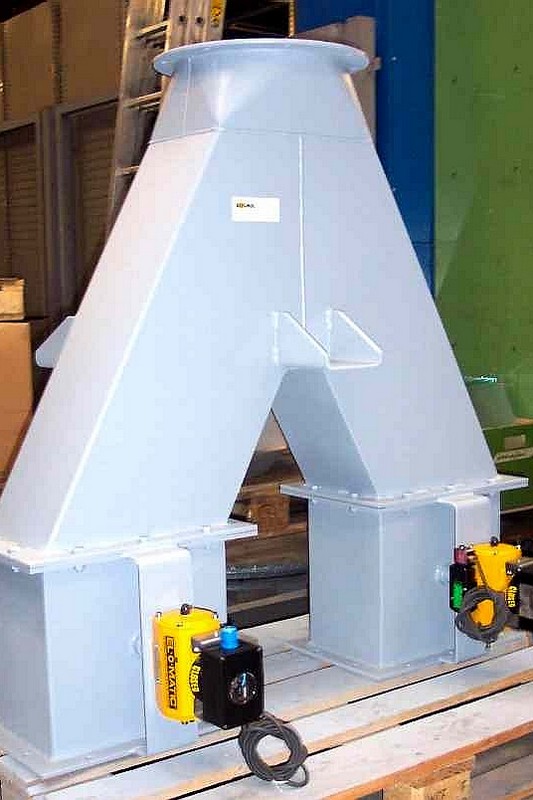

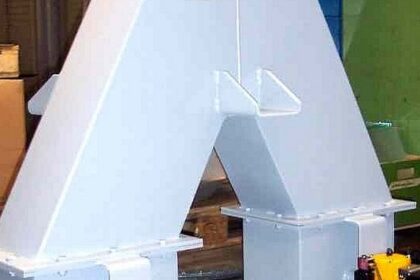

Hosenrohr + Klappe + Antriebe

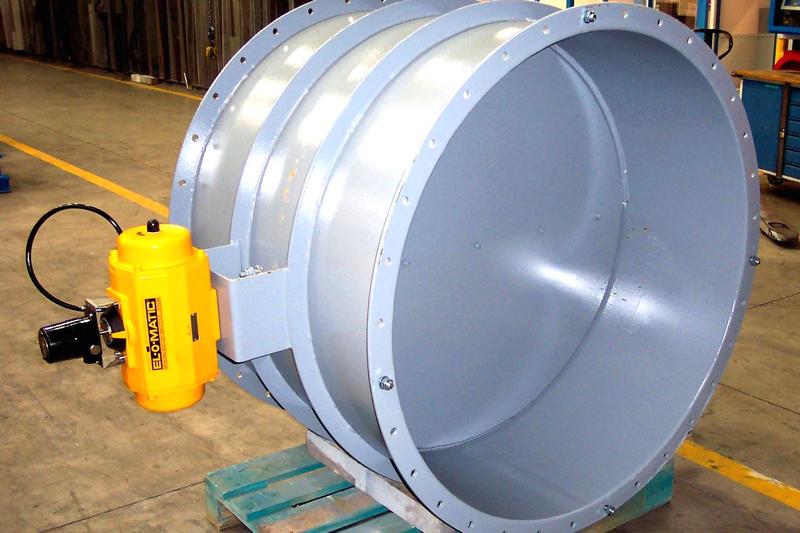

Klappe + Pneumatischer Antrieb

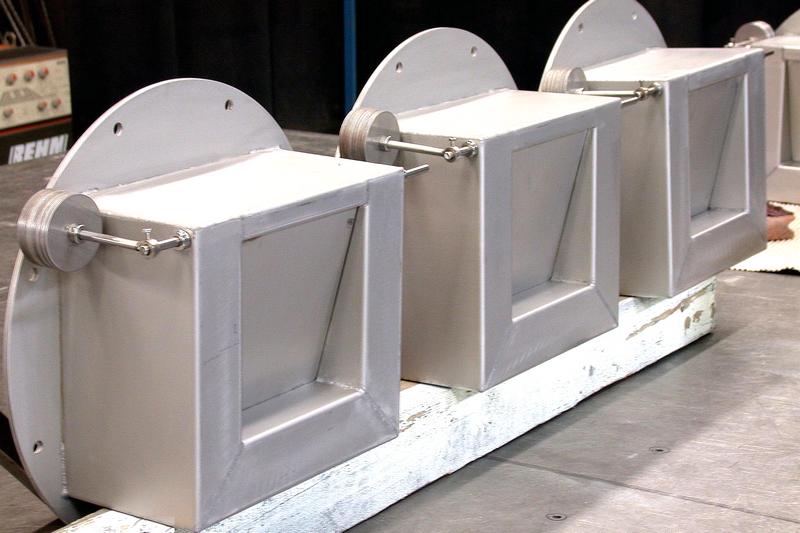

Rückschlagklappe mit Gewichten

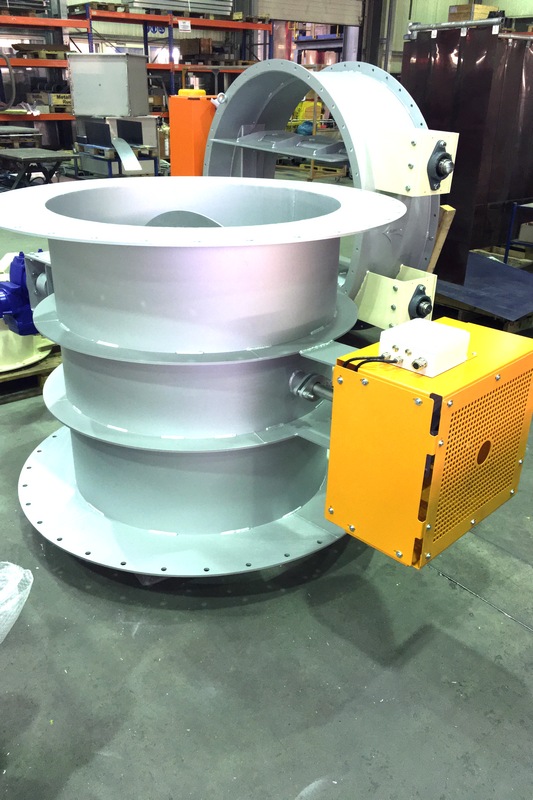

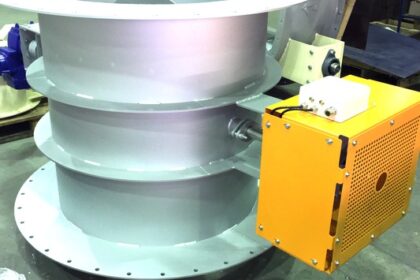

Absperrklappe mit Sonderabmessungen

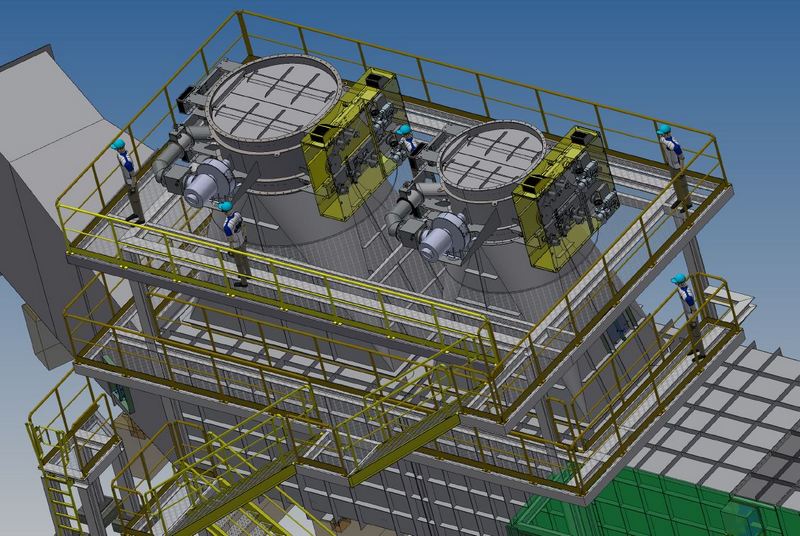

Klappen im Heißgasbereich
Ein besonderer Fokus liegt auf der Dichtigkeit und Langlebigkeit. Je nach Anforderung kommen metallische, metallisch-flexible oder weichstoffdichtende Blattabdichtungen zum Einsatz. Ergänzt durch diverse Wellenabdichtungen und gasdichte/druckfeste Bauweisen bis 10 bar, halten die Komponenten auch aggressiven oder stark staubbeladenen Medien stand. Die Steuerung erfolgt über vielfältige Antriebsarten, die eine exakte Positionierung gewährleisten. Hierbei kommen elektrische Antriebe, pneumatische Lösungen (wie Drehkolbenantriebe oder Kolbenstangenzylinder) sowie manuelle Varianten mittels Handverstellung mit Skala, Schneckengetrieben oder arretierbaren Handstellhebeln zum Einsatz.
Antriebstechnik & Details

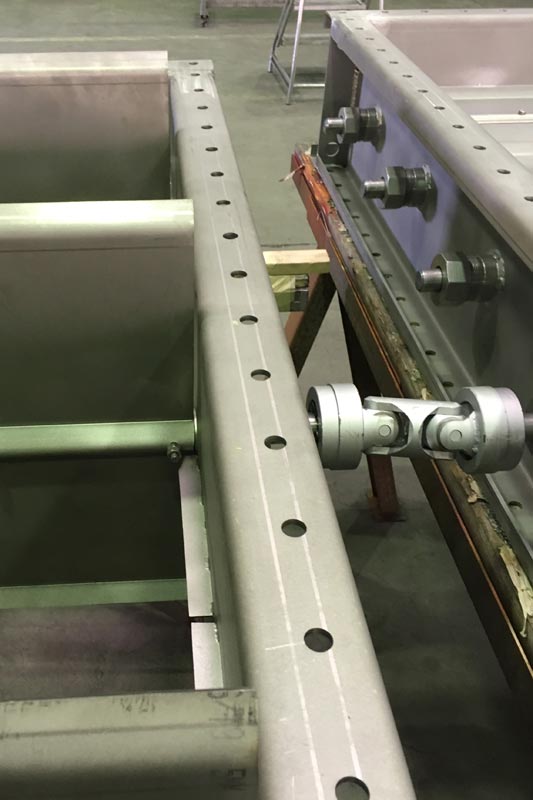

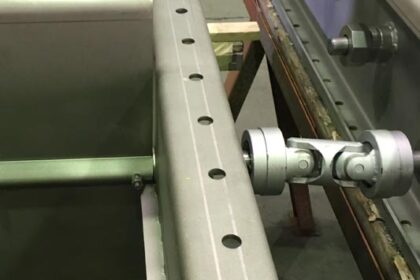

Kardangelenk, Verbindung von zwei Klappen

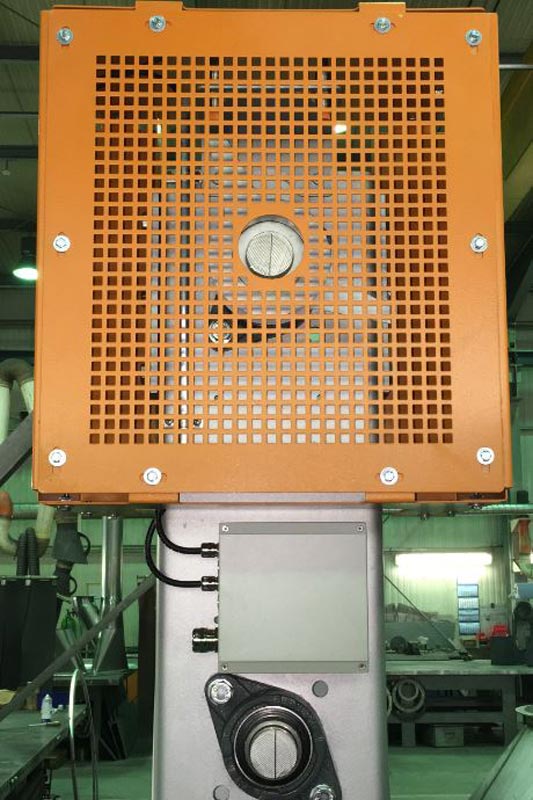

Schutzkasten für Näherungsinitiatoren

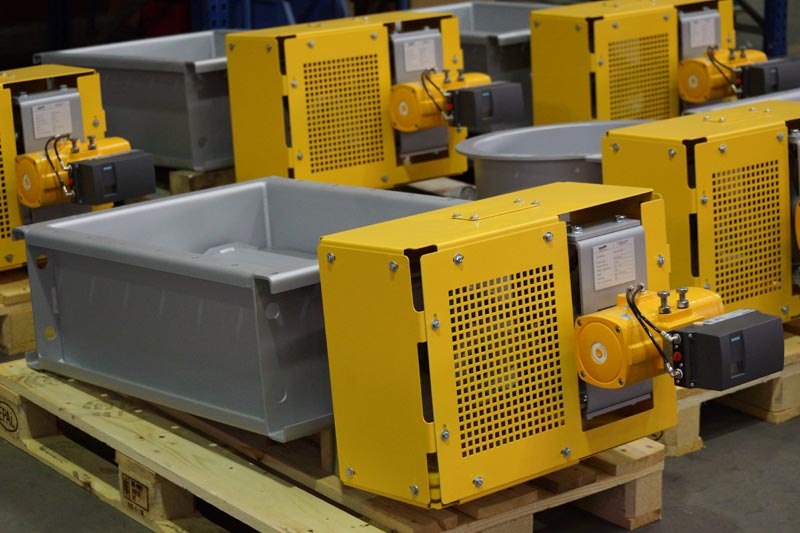

Regelklappen mit pneumatischem Drehkolbenantrieb + Positioner

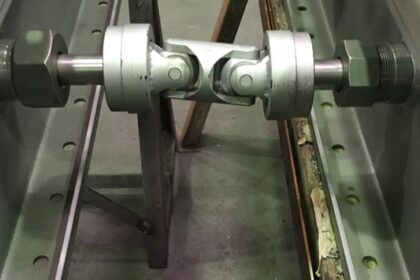

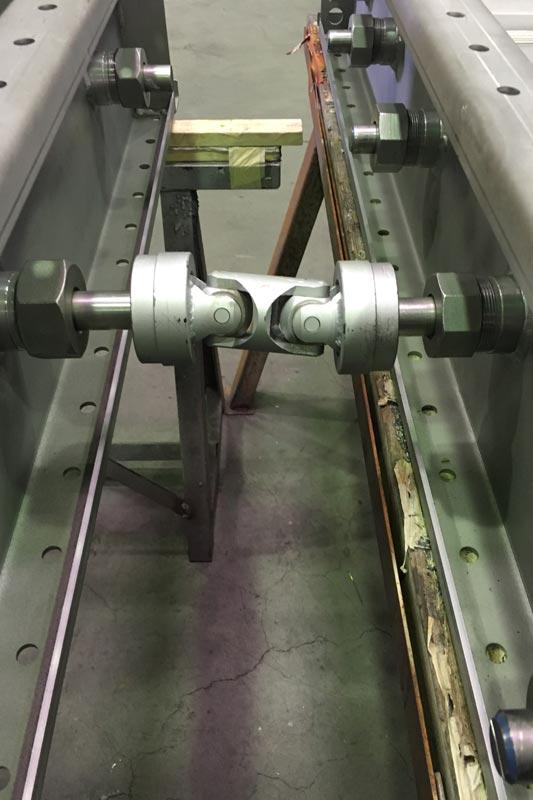

Kardangelenk zur Regelung zweier Klappen

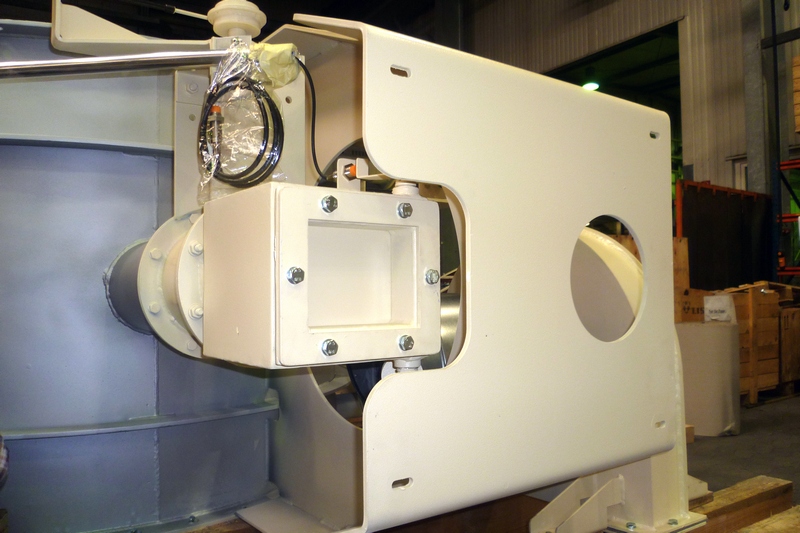

Rückschlagklappe zur Sperrluftklappe

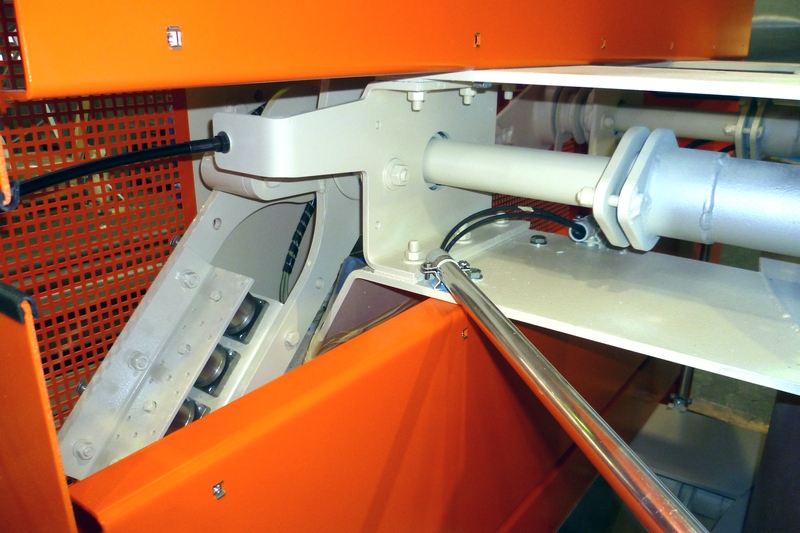

Antrieb mit Schutzvorrichtung zur Sperrluftklappe

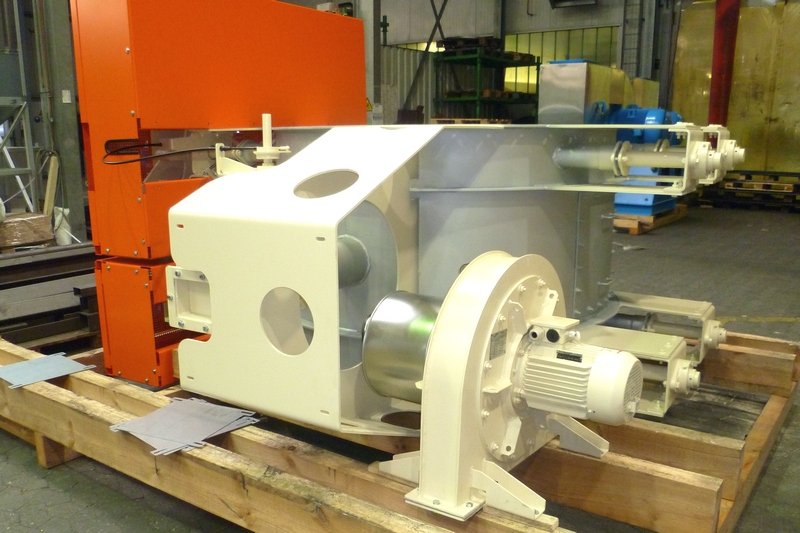

Sperrluftklappe mit Zubehör

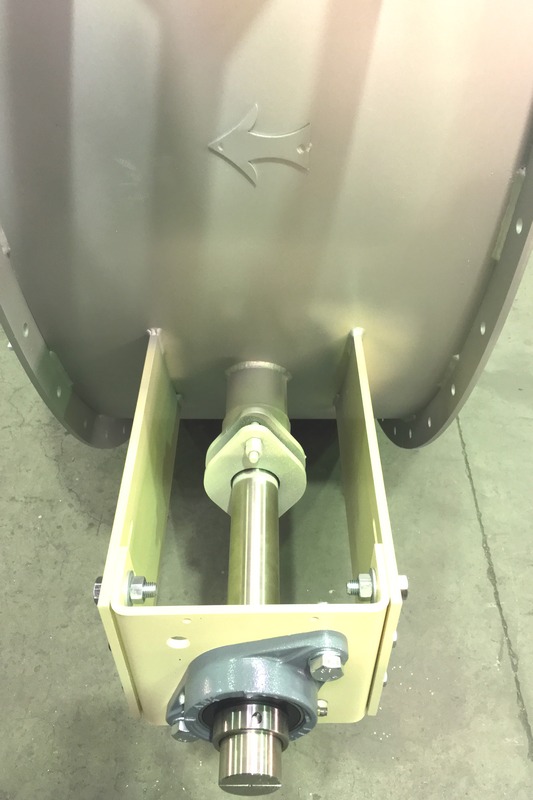

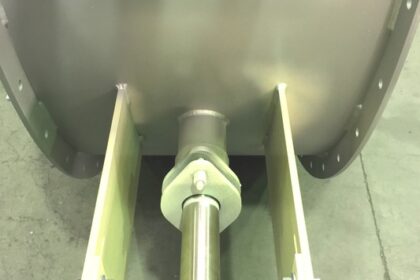

Lagerkonsole

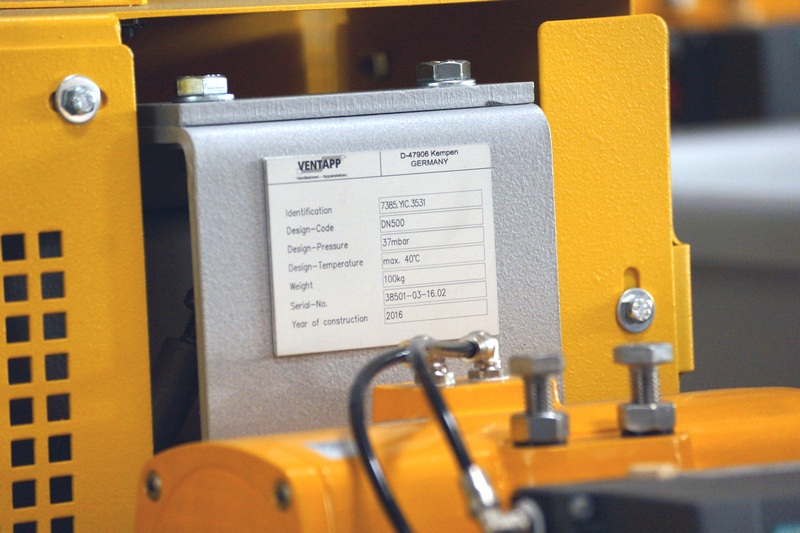

Pneumatischer Stellantrieb

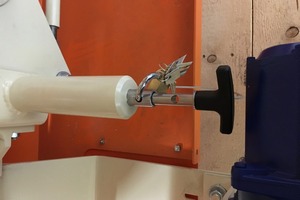

Klappenschloss
Als Teil der umfassenden Full-Service-Lösungen begleitet Siempelkamp Industrial Fans Projekte von der ersten Evaluierung vor Ort über die 3D-Konstruktion (FEM/CFD) bis zur weltweiten Implementierung. Die Klappentechnik ist integraler Bestandteil eines Gesamtsystems und lässt sich perfekt mit Industrie-Ventilatoren, Schalldämpfern, Schallschutzkabinen sowie Isolierungen, Filtereinheiten und Kompensatoren kombinieren. Die Integration in komplexe Kanalsysteme und Kamine erfolgt schnittstellenfrei aus einer Hand. Der Bereich Reparatur, Service & Wartung stellt zudem die herstellerunabhängige Instandhaltung und langfristige Performance aller Komponenten weltweit sicher.
Klappen-Beispiele

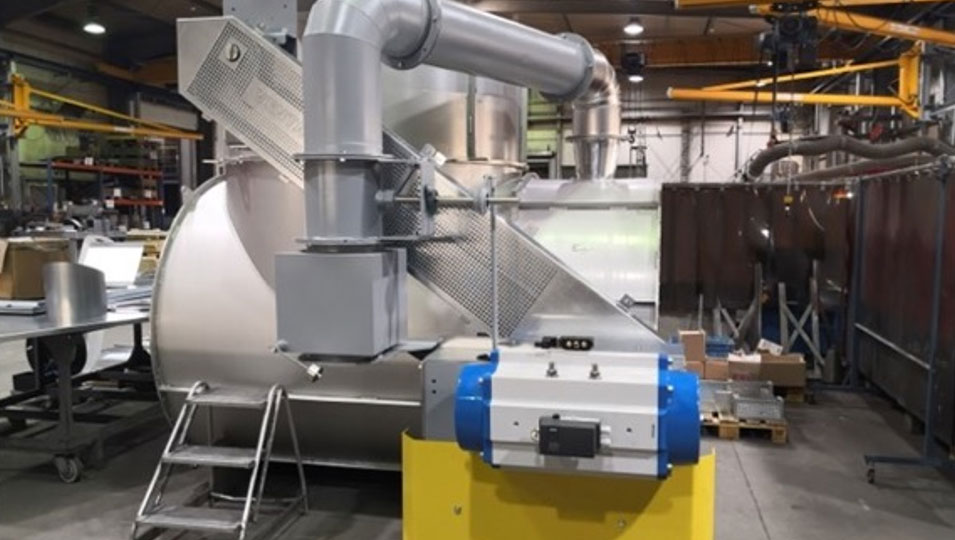

3-Wege-Bypass-Klappe
Drallregler

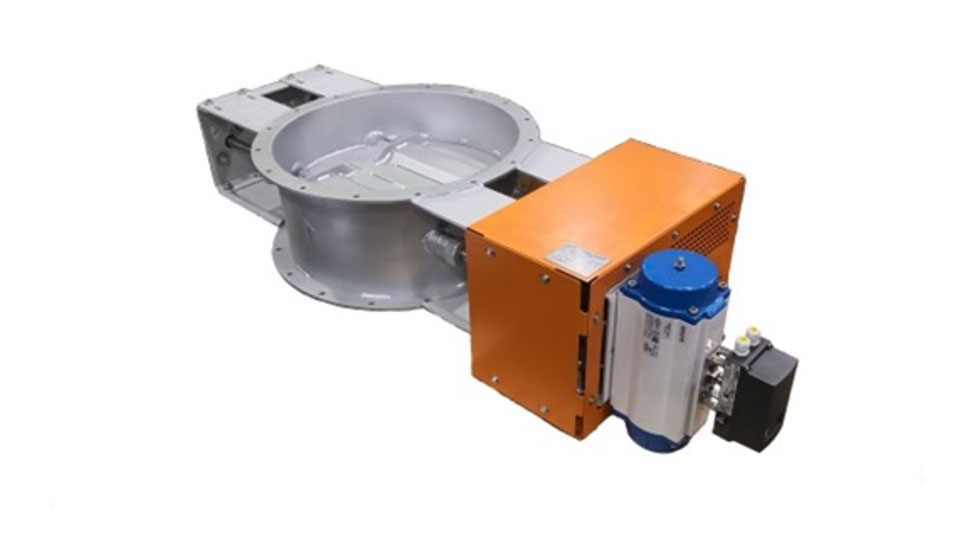

Pneumatische Regelklappe
Elektrische Drosselklappen

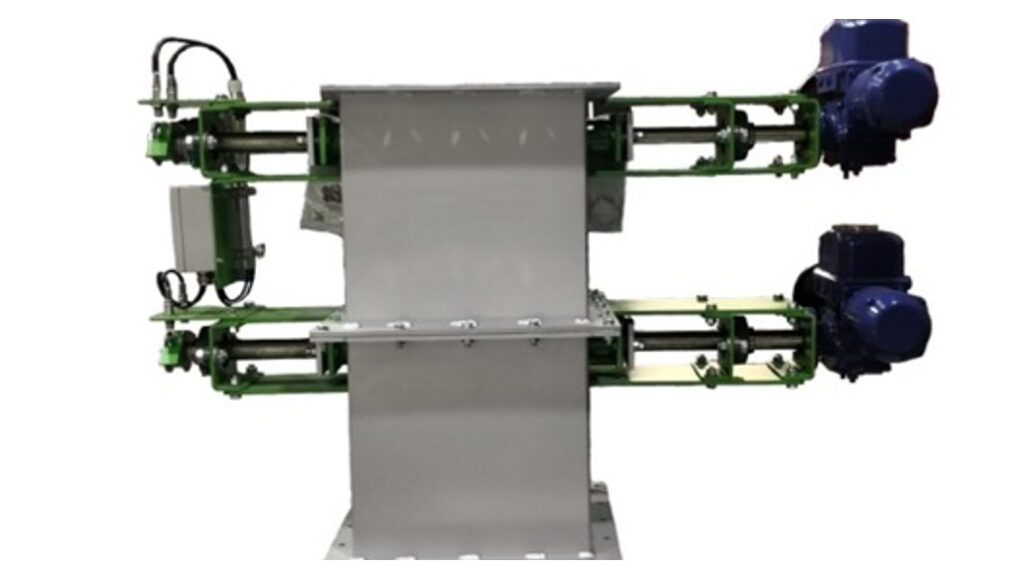

Elektrische Doppelpendelklappe

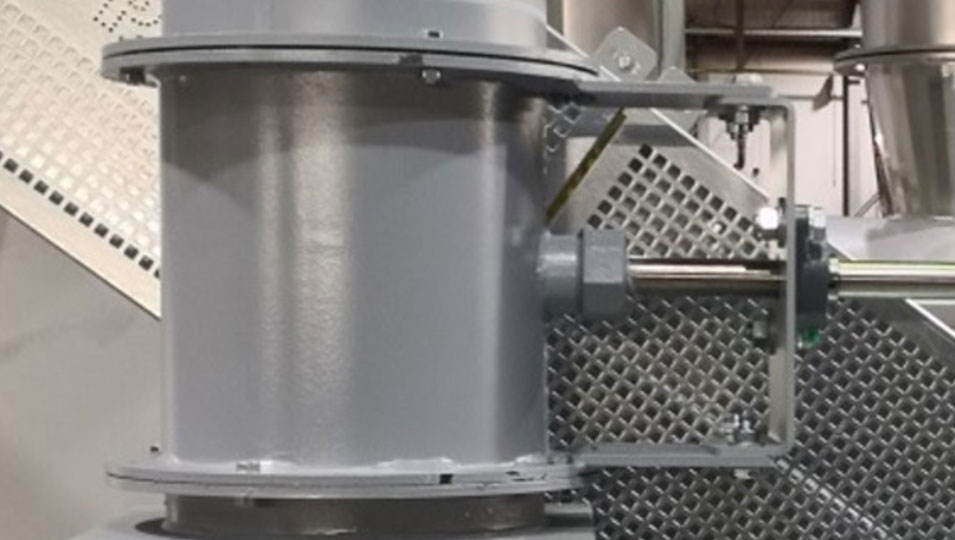

Sperrluftklappe

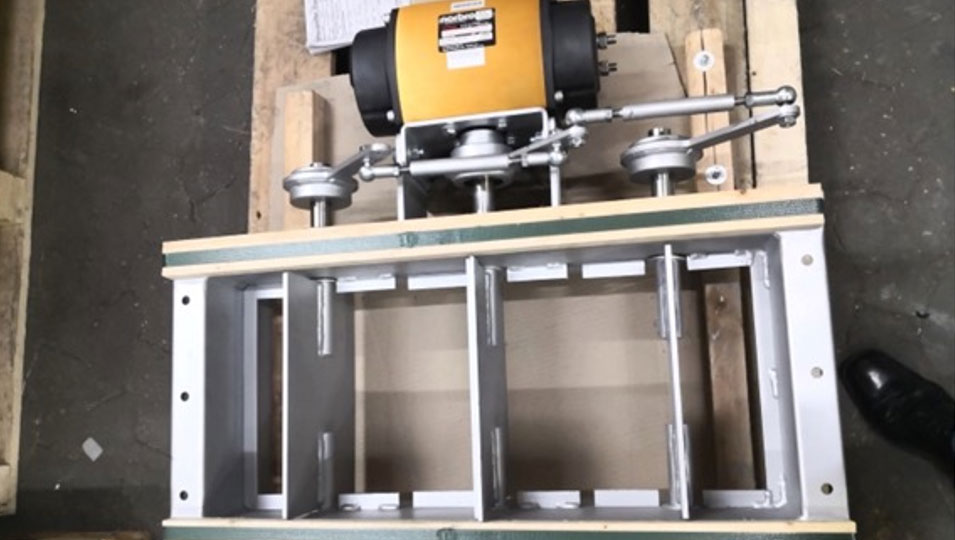

Pneumatische Jalousieklappe

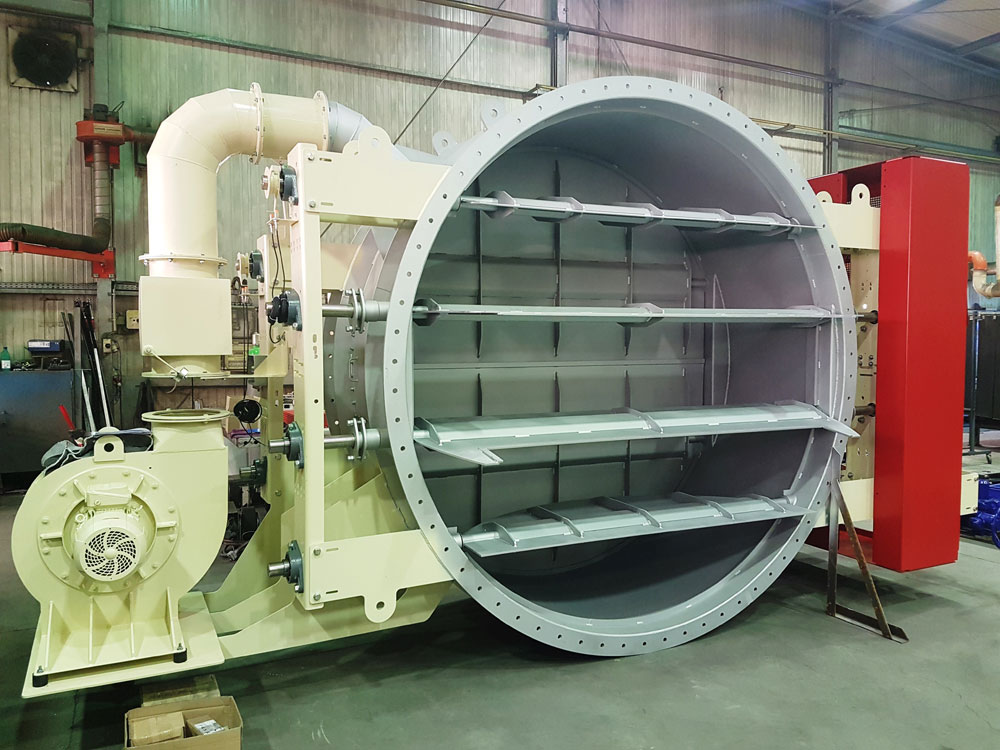

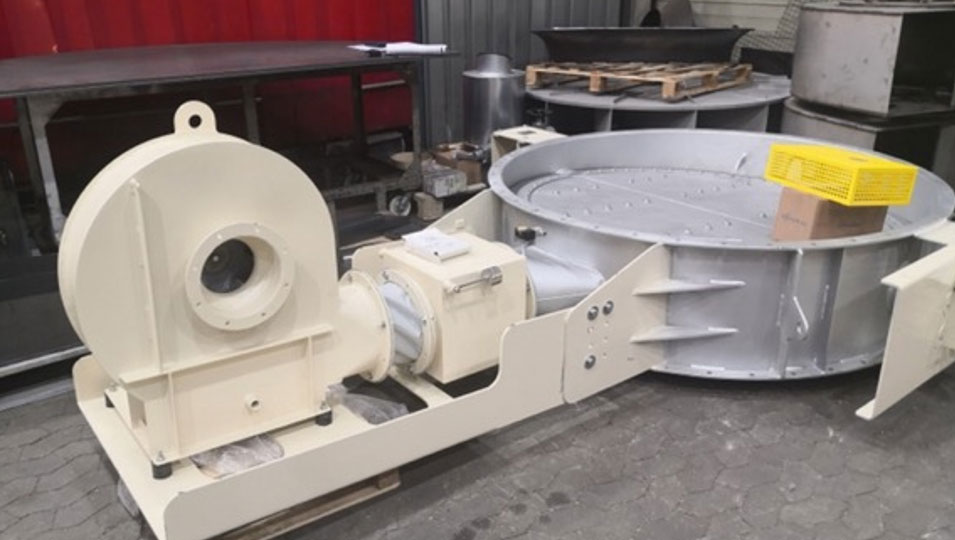

Tandemklappe DN1800 mit Sperrluft-Gebläse

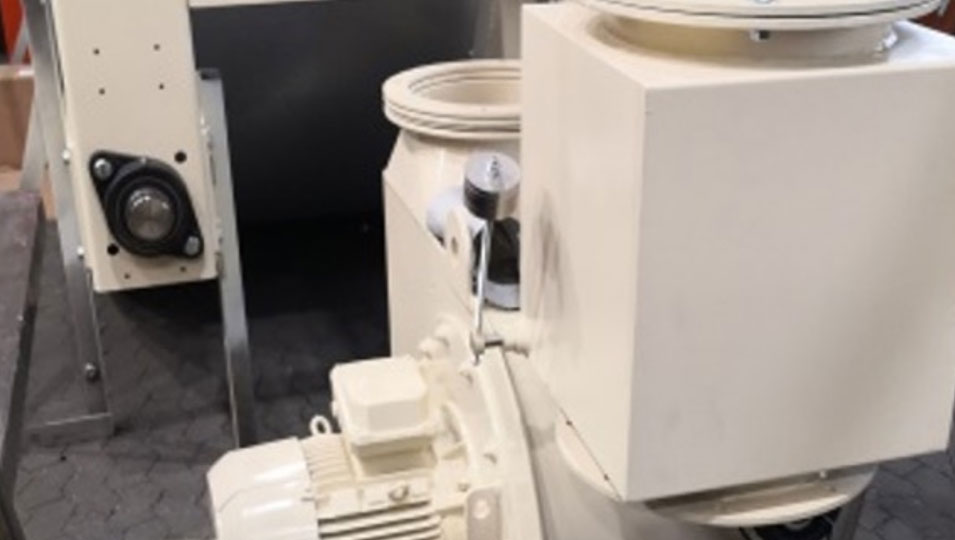

Rückschlagklappe

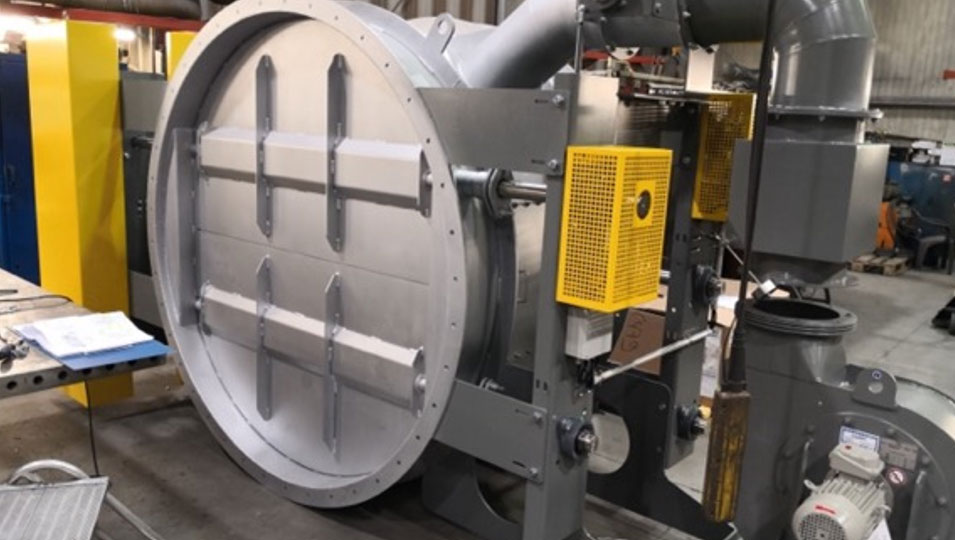

Doppelabsperrklappe DN2000

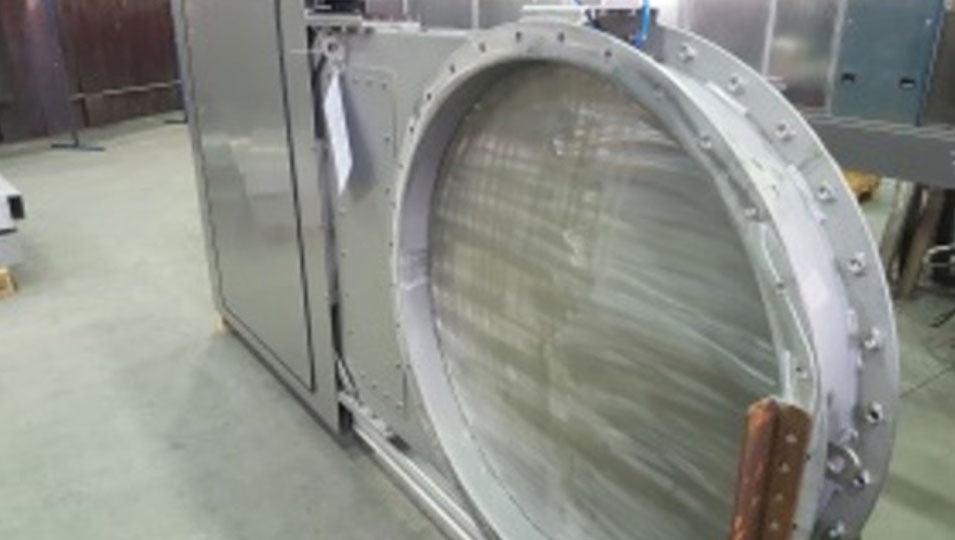

Pneumatischer Edelstahlschieber DN1250
Häufige Fragen
Wir ermöglichen Schwingungsmessungen, Kennlinienmessungen, Lager- und Schallanalysen. So können wir die optimale Betriebsbereitschaft der Produkte sicherstellen.
Wir fertigen Produkte, die an die individuellen Anforderungen und Spezifikationen unserer Kunden angepasst sind. Kontaktieren Sie uns gerne und lassen Sie sich von unserem erfahrenen Team beraten, um die passende, maßgeschneiderte Lösung für Sie zu finden.
Ja, für explosionsgefährdete Bereiche fertigen wir Radialventilatoren, die den ATEX-Richtlinien entsprechen und somit alle notwendigen Sicherheitsanforderungen erfüllen.
Ja, Siempelkamp Industrial Fans bietet ein komplettes Leistungspaket rund um Industrieventilatoren und Industrieklappen jeglicher Hersteller. Das beinhaltet beispielsweise die Überprüfung und Instandsetzung von Ventilatoren und Anlagenkomponenten sowie die Beseitigung von Störungen. Unsere kompetenten und erfahrenen Service- Spezialisten sind weltweit im Einsatz und kümmern sich schnellstmöglich um Ihr Anliegen.
